Zalanie kolumny rektyfikacyjnej – czym jest i jak sobie z nim poradzić

Rektyfikacja to jedna z tych czynności, które wymagają nie tylko dobrego sprzętu, ale przede wszystkim zrozumienia tego, co dzieje się wewnątrz maszyny. Jednym z pojęć, z którym zetknie się każdy, kto chce destylować na kolumnie, jest zjawisko zalewania. Brzmi groźnie, ale nie zawsze jest katastrofą – pod warunkiem że wiesz, co robisz.

Rektyfikacja polega na wielokrotnym skraplaniu i odparowaniu cieczy w kolumnie wypełnionej np. sprężynkami pryzmatycznymi. Para unosi się do góry, flegma spływa w dół, a na styku tych dwóch faz dochodzi do wymiany masy. Im większa powierzchnia kontaktu między parą a cieczą, tym lepsza separacja frakcji. Właśnie dlatego wypełnienie kolumny ma tak duże znaczenie.

Kolumna pracuje prawidłowo wtedy, gdy obie fazy – gazowa i ciekła – przemieszczają się w sposób stabilny i kontrolowany. Każde zaburzenie tej równowagi odbija się na jakości destylatu. I tu właśnie wkracza zjawisko zalewania, które może być zarówno świadomym narzędziem, jak i sygnałem alarmowym wskazującym na błąd w procesie.

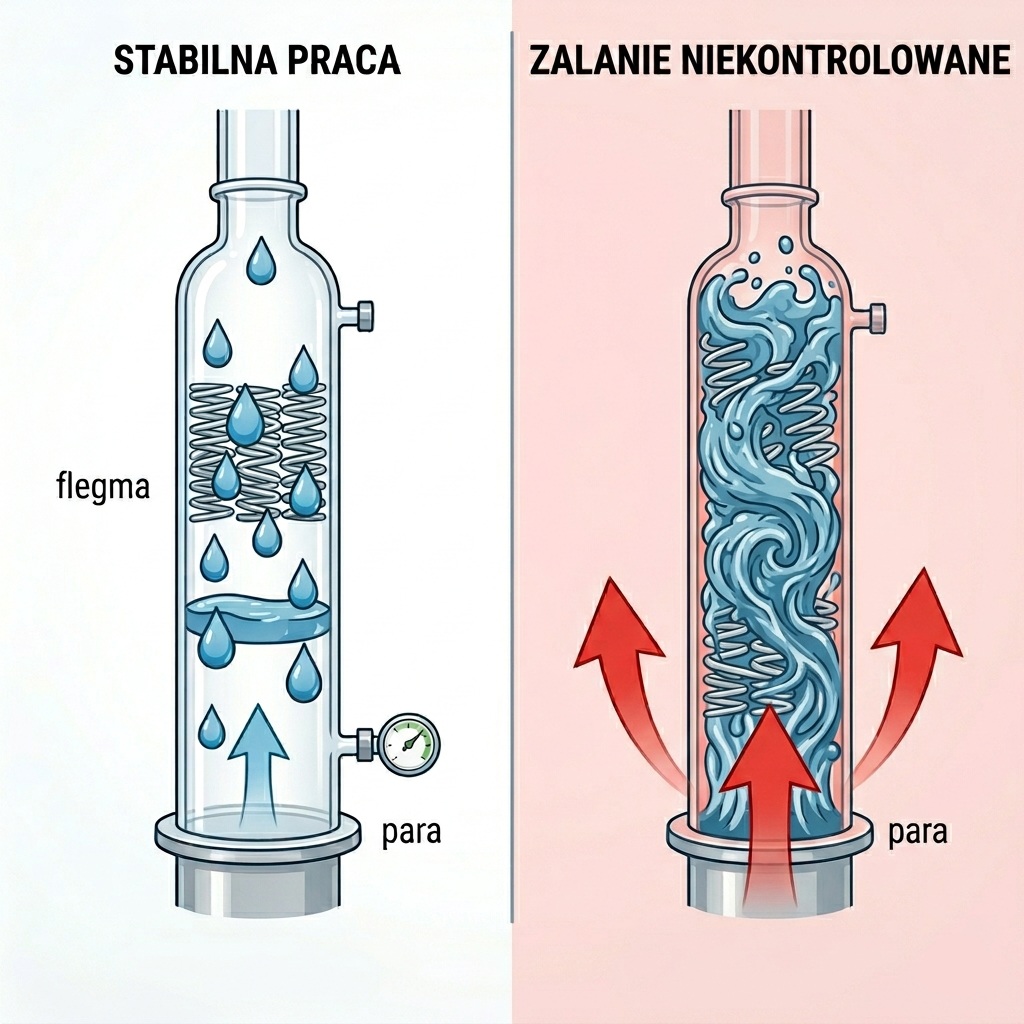

Mechanizm zalewania: co naprawdę się dzieje w środku

Żeby zrozumieć zalanie kolumny, trzeba wyobrazić sobie ruch dwóch faz jednocześnie. Para produkowana przez kocioł unosi się ku górze przez całą długość kolumny. Skropliny, zwane flegmą, wędrują w przeciwnym kierunku – spływają po wypełnieniu z powrotem w dół. Dopóki siły te pozostają w równowadze, kolumna pracuje stabilnie i wydajnie.

Problem pojawia się, gdy intensywność odparowania rośnie zbyt szybko. Para porusza się wtedy z tak dużą prędkością, że jej ciśnienie dynamiczne zaczyna dosłownie „podnosić” ciecz zamiast pozwolić jej swobodnie spływać. Gdy siła parcia pary przekroczy siłę grawitacji działającą na ciecz, ta przestaje opadać i zaczyna być wypychana ku górze. To jest właśnie moment zalania. W zależności od ilości par może być to miejscowe lub gwałtowne.

Słup cieczy może wtedy wypełnić całą kolumnę od dołu aż po głowicę, a efektywna separacja praktycznie zanika. Zamiast rektyfikacji mamy w tym momencie zwykły transport gorącego destylatu przez rurę.

Zalanie kontrolowane – celowe i pożądane na starcie?

W procesie rektyfikacji na kolumnie wyposażonej w głowicę typu Aabratek (lub podobną) można spotkać dwa rodzaje zalewania: kontrolowane oraz niekontrolowane.

To pierwsze jest wykonywane świadomie przez operatora i przez wiele lat było uznawane za bardzo korzystny etap startowy procesu. Wielu użytkowników kolumn uważało, że jednorazowe zalanie kolumny poprawia pracę wypełnienia, ponieważ od samego początku jest ono równomiernie zwilżone. Dzięki temu kolumna szybciej osiąga pełną sprawność separacji frakcji. Jednocześnie coraz częściej zwracano uwagę, że samo zalanie nie jest warunkiem koniecznym do poprawnej pracy kolumny.

Mimo niezaprzeczalnych zalet technicznych, współczesna praktyka domowa coraz wyraźniej odchodzi od procedury początkowego zalewania kolumny.W ostatnich latach dominuje podejście upraszczające proces, polegające na zastąpieniu zalewania długą i spokojną stabilizacją.

Dlaczego?

Zalewanie kolumny, zwłaszcza bez szklanego wziernika „latarki”, wymaga ogromnego doświadczenia i słuchu („bulgotanie” w rurze). Nieostrożne zalanie grozi wyrzuceniem gorącego destylatu górą przez chłodnicę.

Doświadczenia użytkowników maszyn do rektyfikacji pokazują, że wydłużenie czasu pracy kolumny „na zamkniętym zaworze” (całkowity powrót flegmy na wypełnienie) daje niemal identyczny efekt. W tym czasie powoli wracający ze skraplacza destylat i tak grawitacyjnie, systematycznie i w pełni wystarczająco zwilży całe sprężynki pryzmatyczne.

Zalanie niekontrolowane – wróg stabilnej rektyfikacji

Zalanie niekontrolowane to zupełnie inna historia. O ile kontrolowane zalanie kolumny może być świadomie wykorzystywane do szybszego zwilżenia wypełnienia i przyspieszenia stabilizacji, o tyle zalanie niekontrolowane jest zjawiskiem całkowicie niepożądanym. To właśnie ono najczęściej odpowiada za np. spadek jakości spirytusu, niestabilną temperaturę a w ekstremalnych warunkach nawet wyrzucenie flegmy przez głowicę.

Bardzo często zalanie niekontrolowane nie jest winą złego prowadzenia procesu, ale ukrytą wadą fabryczną lub konstrukcyjną maszyny. Powszechnym mitem jest przekonanie, że kolumna zaleje się równomiernie na całej długości. W praktyce zalanie niemal zawsze zaczyna się w jednym, konkretnym punkcie – tam, gdzie występuje zwężenie.  W tych miejscach maksymalne dopuszczalne obciążenie cieplne (moc, jaką można przyłożyć do bez zakłócenia pracy) drastycznie spada. Parująca ciecz, przeciskając się przez węższy otwór, gwałtownie przyspiesza i fizycznie blokuje opadającą flegmę która następnie pchana jest w górę rury.

Drugą pułapką jest nieświadome zwiększenie mocy. W czasach gdy fotowoltaika jest wszechobecna  często możemy spotkać się z wyższym napięciem w sieci, co bezpośrednio przełoży się na moc grzałki ( moc grzałki rośnie w kwadracie do napięcia ). Przykład:

Masz grzałkę o mocy znamionowej 2000 W przy 230 V. Jeśli w słoneczną niedzielę napięcie w Twoim gnieździe podskoczy do 250 V, ta sama grzałka bez Twojej wiedzy zacznie emitować niemal 2360 W. To skok o blisko 20%. Dla precyzyjnie ustawionej kolumny (pracującej np. na granicy stabilności), taki nagły, zewnętrzny zastrzyk energii to gwarantowane, błyskawiczne zalanie niekontrolowane.

Sprężynki pryzmatyczne są uznawane za najlepsze wypełnienie dedykowane do rektyfikacji. Jednak fizyka i mechanika działające wewnątrz rury podczas wielu procesów robią swoje. Pod wpływem własnego ciężaru czy np. przypadkowych wstrząsów podczas przenoszenia maszyny sprężynki z czasem zaczynają idealnie dopasowywać się do siebie wolnymi przestrzeniami. Mówiąc prościej: zaczynają się klinować i zbijać w zwartą masę, a cały zasyp potrafi fizycznie „usiąść” w rurze nawet o kilka lub kilkanaście centymetrów. Gdy sprężynki ulegną zbiciu, drastycznie spada maksymalne obciążenie cieplne kolumny. Jeśli do tej pory Twoja rura bez problemu pracowała na mocy roboczej np. 2200 W, to po zbiciu sprężynek jej realny próg zalania może spaść do np. 2000 W. Operator, niczego nieświadomy, odpala proces na swoich sprawdzonych parametrach, a kolumna niemal natychmiast generuje zalanie niekontrolowane. Co najgorsze, takie miejscowe zagęszczenie sprężynek potrafi powstać w losowym miejscu rury.

Co robić gdy zalewa kolumnę?

Pierwsza pomoc: Przesypanie wypełnienia

Jeśli Twój sprzęt działał bezbłędnie na tych samych ustawieniach, a nagle zaczął się zalewać przy stałej mocy – nie szukaj winy w sterowniku. Pierwsze, co musisz zrobić, to przesypać wypełnienie.

Procedura ta wygląda następująco:

1. Wysypanie sprężynek.

2. Przegląd wizualny czy nie ma widocznych zabrudzeń.

3. Mycie (opcjonalnie): Jeśli sprężynki zarówno nierdzewne jak i miedziane wyglądają na zabrudzone należy je umyć. Zabrudzenie może powstać np. podczas gotowania pienistego wsadu.

4. Ponowne, luźne zasypanie: Sprężynki wsypuje się do rury delikatnie, pozwalając im ułożyć się swobodnie pod własnym ciężarem. Absolutnym błędem jest ubijanie wypełnienia kijem czy uderzanie rurą o podłogę, by „weszło ich więcej”. Im luźniejszy, naturalny zasyp, tym większa kultura pracy kolumny i mniejsze ryzyko niespodziewanego zalania.

Po takim zabiegu kolumna odzyskuje swój pierwotny prześwit, a maksymalne obciążenie cieplne wraca do normy, pozwalając na stabilną i bezpieczną pracę na dotychczasowych mocach.

Destylacja na kolumnie – krok po kroku

Jeśli chcesz uzyskać wysokiej jakości spirytus na poziomie 96% lub zbliżonym, właściwe przeprowadzenie procesu destylacji jest absolutnie kluczowe. Poniżej znajdują się informacje, jak wygląda prawidłowa sekwencja na destylatorze typu Aabratek z głowicą wyposażoną w LM i OLM.

Rozruch. Ustaw grzałkę na maksymalną moc. Zamknij odbiór całkowicie. Po rozgrzaniu przejdź na moc roboczą. Kolumna pracuje wtedy w trybie pełnego refluksu, a gorący destylat wypełnia kolumnę od dołu.

Stabilizacja. Praca na mocy roboczej do końca procesu. Dla typowych kolumn jest to zwykle wartość, przy której kolumna utrzymuje równowagę bez zalewania. Poczekaj, aż temperatura się ustabilizuje. Pełna stabilizacja kolumny może zająć nawet kilkadziesiąt minut – nie spiesz się. Termometr na kolumnie zacznie wskazywać stałą, powtarzalną wartość. Na tym etapie kolumna wchodzi w rytm pracy i zaczyna efektywnie rozdzielać frakcje.

Odbiór przedgonów. Przedgony gromadzą się w górnej części kolumny jako lżejsze frakcje i należy je zebrać przed przejściem do odbioru spirytusu. Typowa ilość przedgonu to 1 procent wsadu zbiornika tzn. dla kega zalanego 45l nastawu będzie to 450ml przedgonu. Nie pomijaj tego etapu – wpływa bezpośrednio na jakość końcowego produktu.

Odbiór spirytusu. Po odebraniu przedgonów przechodzimy do odbioru właściwego produktu. Reguluj zaworek odbiorczy tak, żeby utrzymać stabilną pracę kolumny. Zbyt szybki odbiór obniża jakość, zbyt wolny marnuje czas bez istotnej poprawy parametrów. Standardowy odbiór 10-12ml / 1kW przyłożonej mocy.

Pogony. Pod koniec destylacji, gdy koncentracja alkoholu w kotle spada, temperatura na termometrze zacznie rosnąć. To sygnał, że czas zakończyć odbiór spirytusu i przejść do zbierania pogonów lub zakończyć proces.

Zalewanie kolumny: świadomy wybór profesjonalistów czy zbędne ryzyko?

Zalanie kolumny rektyfikacyjnej to jedno z tych zjawisk, które na początku budzą spory niepokój. Wokół kontrolowanego zalewania na starcie procesu urosło wiele mitów, ale prawda jest prosta: dziś to narzędzie wyłącznie dla zaawansowanych operatorów, którzy znają swoją maszynę na wylot i chcą urwać z czasu pracy kilkanaście minut.

Dla przeciętnego hobbysty, którego celem jest po prostu otrzymanie czystego, doskonałego produktu, początkowe zalewanie jest całkowicie zbędne. Współczesna szkoła destylacji stawia na wygodę i bezpieczeństwo – ten sam efekt perfekcyjnego zwilżenia sprężynek uzyskasz, zastępując zalewanie długą, spokojną stabilizacją (około 45–60 minut) na standardowej mocy roboczej. Bez nerwów, bez klikania regulatorami i bez ryzyka.

O ile zalanie na starcie bywa kwestią wyboru, o tyle zalanie niekontrolowane w trakcie procesu to jasny komunikat od Twojej maszyny: coś poszło nie tak i wymaga natychmiastowej korekty.

Współczesna rektyfikacja zmierza w stronę maksymalnej bezobsługowości. Dzisiejsze kolumny i nowoczesne sterowniki automatyczne są projektowane tak, aby wyręczyć operatora z uciążliwego pilnowania procesu – i to właśnie długa, spokojna stabilizacja idealnie wpisuje się w ten trend. Zamiast manualnego „żonglowania” mocą i ryzykowania zalania na starcie, lepiej pozwolić automatyce na spokojne zwilżenie kolumny. Czysty zysk, zero stresu i idealny produkt końcowy.
