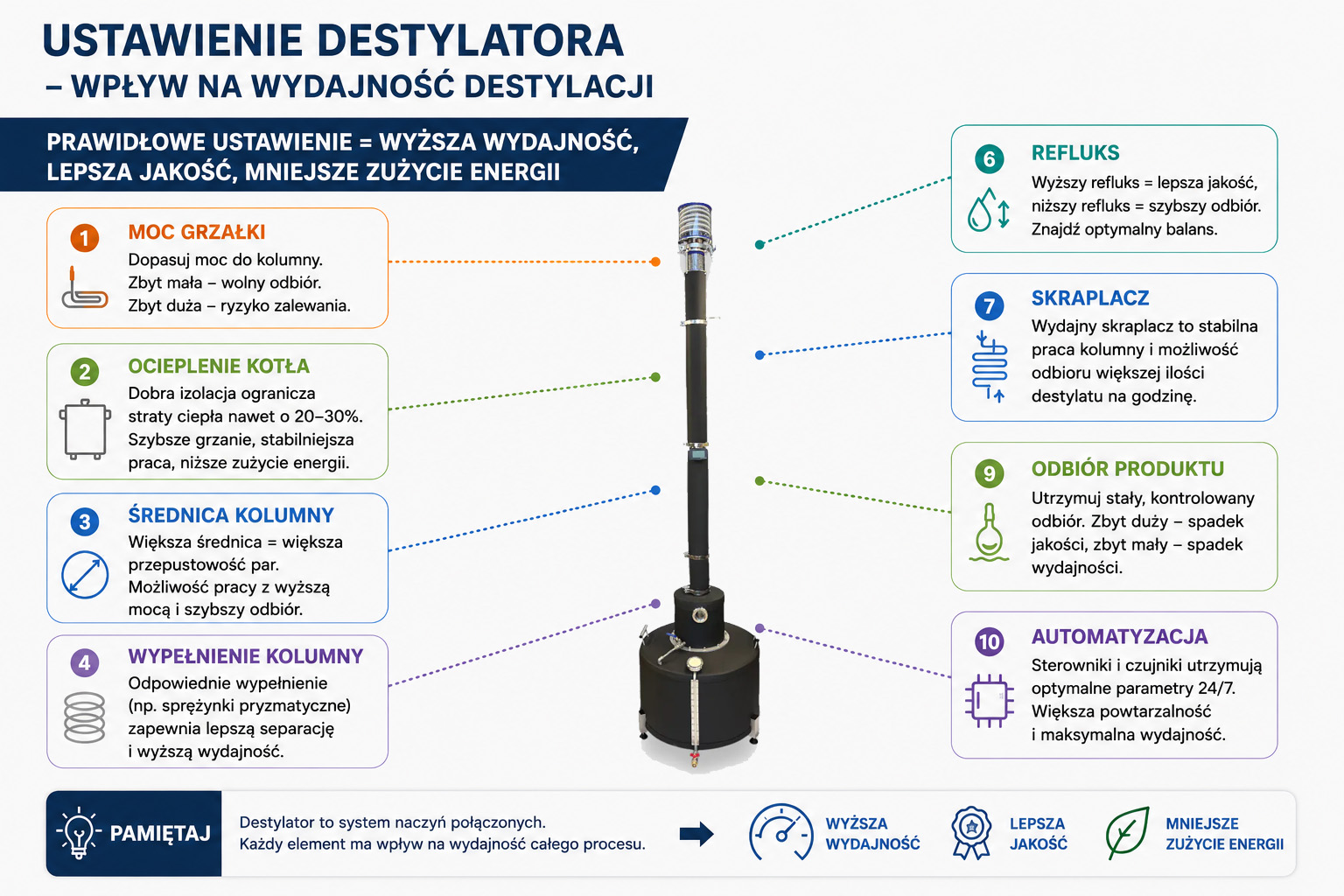

Ustawienie destylatora – wpływ na wydajność destylacji
Ustawienie destylatora a wydajność destylacji
Jeśli podczas pracy przy aparaturze zdarzyło Ci się zastanawiać, dlaczego proces rektyfikacji drastycznie się wydłuża, a otrzymany destylat nie osiąga oczekiwanej jakości bądź mocy – przyczyna rzadko tkwi w samym surowcu. Maksymalna wydajność i powtarzalność procesu to wypadkowa precyzyjnego zsynchronizowania wielu parametrów technicznych kolumny. Zrozumienie jak działa Twoja kolumna jest kluczem do pełnej kontroli nad każdym procesem.
Prawidłowa obsługa kolumny rektyfikacyjnej nie jest wiedzą zarezerwowaną wyłącznie dla inżynierów. To umiejętności, które rozwija się etapami, wraz z poznawaniem specyfiki własnego sprzętu. Każdy kolejny proces pozwala na lepsze poznanie maszyny. Zanim więc zmienisz moc grzewczą lub dokonasz korekty odbioru, warto dogłębnie poznać czynniki, które realnie determinują ostateczny sukces.
Co to jest wydajność destylatora i czemu liczy się każda kropla
Definicja jest prosta: wydajność destylacji to ilość czystego alkoholu etylowego uzyskana w jednostce czasu. W praktyce to konkretna liczba litrów spirytusu, którą destylator produkuje na godzinę przy danym ustawieniu.
Tu pojawia się rozróżnienie, które często się pomija. Wydajność teoretyczna wynika z zawartości alkoholu w nastawie i objętości wsadu. Wydajność rzeczywista to to, co faktycznie trafia do gąsiora – po uwzględnieniu strat na przedgonie, tego co zostanie w buforze i wypełnieniu. Różnica między tymi dwiema liczbami to twój punkt startowy do optymalizacji.
I tu tkwi pułapka, w którą wpada wiele osób zaczynających destylować: założenie, że „szybciej” oznacza „lepiej”. Duża moc grzałki, minimalny reflux, szybki odbiór destylatu – i masz dużo cieczy w butelce. Ale co w tej butelce siedzi? Niski procent i kiepska jakość.
Jak konstrukcja kolumny decyduje o przepustowości
Przepustowość kolumny rektyfikacyjnej to jeden z najważniejszych parametrów decydujących o efektywności pracy całego urządzenia. W praktyce określa ona, jaką ilość mocy grzewczej kolumna jest w stanie stabilnie przenieść bez pogorszenia separacji frakcji i bez ryzyka zalania. To właśnie konstrukcja kolumny w największym stopniu wyznacza granicę jej możliwości.
Jednym z podstawowych czynników wpływających na przepustowość jest średnica kolumny. Im większy przekrój, tym większa ilość pary alkoholowej może swobodnie przemieszczać się ku górze. Dlatego np. kolumna o średnicy 76mm pracuje stabilnie przy wyższej mocy niż kolumna 63.5mm. W praktyce oznacza to możliwość szybszego odbioru przy zachowaniu stabilnej pracy i dobrej jakości spirytusu.
Równie istotne znaczenie ma wysokość części aktywnej oraz rodzaj zastosowanego wypełnienia. Gęste wypełnienia o dużej powierzchni kontaktu poprawiają rozdział frakcji, ale jednocześnie zwiększają opory przepływu. W efekcie kolumna może osiągać bardzo dobrą czystość destylatu, jednak kosztem niższej przepustowości. Z kolei luźniejsze wypełnienia pozwalają na pracę przy większych mocach, choć często wymagają kompromisu w zakresie separacji.
Duży wpływ na możliwości kolumny mają również wszelkie przewężenia konstrukcyjne. Nawet jeśli główna część kolumny posiada dużą średnicę, pojedyncze zwężenie znacząco obniży maksymalną moc jaką może przyjąć cała kolumna aby pracować stabilnie. To właśnie w takich punktach najczęściej pojawiają się pierwsze punkty zalewania.
Dobrze zaprojektowana kolumna pracuje stabilnie, reaguje przewidywalnie na zmianę parametrów i pozwala wykorzystać pełny potencjał grzania bez ryzyka zalewania. To właśnie dlatego konstrukcja urządzenia ma bezpośredni wpływ nie tylko na szybkość destylacji, ale również na komfort pracy oraz końcową jakość destylatu.
Rola wypełnienia w wydajności procesu
Sama konstrukcja kolumny to zaledwie połowa sukcesu. Kluczowym czynnikiem decydującym o zdolności rozdzielczej aparatury oraz czystości finalnego produktu jest zastosowane wypełnienie kolumny. To właśnie dzięki wypełnieniu dochodzi do intensywnej wymiany między unoszącymi się parami alkoholu a opadającą flegmą. Najczęściej stosowane to:
Parametry techniczne wpływające na tempo pracy
O tym, jak szybko destylator osiągnie stabilną pracę i z jaką wydajnością będzie prowadzony odbiór, decyduje szereg parametrów technicznych. Odpowiednio dobrana moc grzania, właściwa konstrukcja kolumny, skuteczne chłodzenie oraz prawidłowe zarządzanie refluksem pozwalają nie tylko skrócić czas procesu ale i zmniejszyć zużycie prądu czy wody.
Grzałka i moc grzania
Pierwszym czynnikiem wpływającym na tempo pracy destylatora jest moc grzewcza zastosowanego źródła ciepła. Im większa moc grzałki, tym szybciej następuje nagrzewanie wsadu do temperatury wrzenia, a tym samym krótszy jest czas oczekiwania na rozpoczęcie destylacji.
Znaczenie ma jednak nie tylko moc wykorzystywana podczas rozgrzewania, ale również moc robocza dostępna w trakcie stabilizacji. Odpowiednio dobrana grzałka pozwala utrzymać stabilną kolumnę i wykorzystać jej pełny potencjał. Należy jednak pamiętać, że zwiększanie mocy należy zakończyć nieco przed osiągnięciem maksymalnego obciążenia cieplnego. Po przekroczeniu najczęściej dochodzi do zalania kolumny . Bezpiecznie jest pracować kilkanaście procent poniżej progu zalania.
Ocieplenie zbiornika
Znaczna część energii dostarczanej do kotła może być tracona do otoczenia poprzez jego ścianki. Dotyczy to szczególnie dużych zbiorników wykonanych ze stali nierdzewnej, których powierzchnia oddawania ciepła jest stosunkowo duża.
Zastosowanie odpowiedniej izolacji termicznej pozwala ograniczyć te straty i skierować większą część energii bezpośrednio do ogrzewania wsadu. W praktyce użytkownicy często obserwują skrócenie czasu nagrzewania oraz mniejsze zużycie energii. W zależności od konstrukcji urządzenia i warunków pracy straty ciepła w nieizolowanych zbiornikach mogą być nawet o kilkadziesiąt procent wyższe niż w przypadku zbiorników wyposażonych w skuteczną izolację.
Średnica kolumny
Jednym z najważniejszych parametrów wpływających na wydajność destylacji jest średnica kolumny. Większy przekrój daje możliwość pracy przy wyższej mocy grzania, a co za tym idzie – szybsze tempo odbioru. Dlatego kolumny o większej średnicy są w stanie osiągać znacznie wyższą wydajność godzinową przy zachowaniu stabilnej pracy i dobrej jakości separacji.
Należy jednak pamiętać, że sama średnica nie decyduje o wszystkim. Równie istotna jest konstrukcja kolumny, rodzaj wypełnienia oraz brak elementów ograniczających przepływ.
Współczynnik refluksu
Refluks określa ilość skroplin zawracanych do kolumny w stosunku do ilości odbieranego destylatu. Jest to jeden z najważniejszych parametrów wpływających zarówno na czystość produktu, jak i tempo pracy urządzenia.
Wysoki współczynnik refluksu poprawia separację frakcji i zwiększa czystość destylatu, jednak odbywa się to kosztem wydajności odbioru. Z kolei zbyt niski refluks pozwala zwiększyć szybkość procesu, ale może prowadzić do pogorszenia jakości produktu końcowego.
Najlepsze rezultaty uzyskuje się poprzez znalezienie punktu równowagi pomiędzy wydajnością a oczekiwaną jakością destylatu. Właśnie dlatego doświadczeni operatorzy nie dążą do maksymalnego odbioru za wszelką cenę. Optymalnie można przyjąć odbiór na poziomie 10-12 ml. / min na każdy 1 kW mocy grzania.
Skraplacz
Nawet najbardziej wydajna kolumna nie będzie mogła pracować z pełną mocą, jeżeli skraplacz nie będzie w stanie odebrać całego ciepła zawartego w parach alkoholowych.
Wydajność chłodnicy produktu powinna być dostosowana do maksymalnej mocy roboczej urządzenia z odpowiednim zapasem bezpieczeństwa. Niedostateczna powierzchnia wymiany ciepła może prowadzić do niepełnego skraplania par i potrzeby ograniczenia mocy roboczej kolumny.
Dobrze zaprojektowany skraplacz zapewnia stabilną pracę nawet przy wysokich mocach grzewczych i wysokiej temperaturze wody na wyjściu.
Nowoczesne rozwiązania, które przyspieszają odbiór
W nowoczesnych urządzeniach coraz większe znaczenie mają rozwiązania, które pozwalają nie tylko zwiększyć stabilność procesu, ale również realnie skrócić czas destylacji bez pogorszenia jakości produktu. Kluczową rolę odgrywają tutaj sterowniki czy systemy obniżonego odbioru bocznego. Sterowniki pozwalają na dynamiczną regulację tempa odbioru. System na bieżąco dostosowuje przepływ do aktualnych warunków pracy kolumny, utrzymując stabilny punkt pracy i optymalny współczynnik refluksu. Połączenie systemu OLM z automatyzacją procesu pozwala uzyskać wyraźnie krótszy czas destylacji przy jednoczesnym zachowaniu wysokiej jakości separacji. Rozwiązania te minimalizują wpływ czynnika ludzkiego, zwiększają powtarzalność procesu i umożliwiają pełniejsze wykorzystanie potencjału konstrukcyjnego kolumny rektyfikacyjnej.
Jak praktycznie zwiększyć wydajność na godzinę
Teoretyczne parametry to jedno, ale w codziennej praktyce każdy właściciel kolumny rektyfikacyjnej dąży do znalezienia tzw. „złotego środka” – punktu, w którym proces przebiega maksymalnie szybko, ale jakość urobku pozostaje nienaganna. Jak to zrobić w sposób kontrolowany i bezpieczny? Kluczem jest precyzyjne wyznaczenie indywidualnych możliwości Twojego sprzętu.
Sprawdzenie wydajności maszyny
Pierwszym i najważniejszym krokiem w optymalizacji wydajności godzinowej jest określenie rzeczywistej przepustowości konkretnej kolumny rektyfikacyjnej. Każda konstrukcja ma swój indywidualny punkt graniczny, w którym dochodzi do zalania. Praktyczna metoda wyznaczenia tego parametru polega na stopniowym zwiększaniu mocy grzewczej podczas stabilnej pracy kolumny na zamkniętym odbiorze. Proces ten należy prowadzić w sposób kontrolowany, przy użyciu regulatora mocy. W trakcie podnoszenia mocy należy obserwować zachowanie kolumny. Momentem granicznym jest pojawienie się pierwszych oznak zalewania kolumny.
Wartość mocy, przy której kolumna zaczyna się zalewać, nie powinna być traktowana jako punkt pracy, lecz jako granica bezpieczeństwa. Aby wyznaczyć realną moc roboczą, należy odjąć od tej wartości około 15%. Otrzymany wynik stanowi bezpieczny i stabilny punkt pracy, w którym kolumna pracuje wydajnie, ale bez ryzyka przeciążenia.
Należy przy tym pamiętać, że parametry elektryczne zasilania mogą ulegać zmianom w trakcie pracy. W szczególności dotyczy to instalacji współpracujących z odnawialnymi źródłami energii, takimi jak fotowoltaika, gdzie napięcie w sieci może wzrastać w słoneczne dni. Tego typu wahania wpływają bezpośrednio na rzeczywistą moc dostarczaną do grzałki, co należy uwzględnić podczas wyznaczania parametrów pracy.
Świadome przeprowadzenie tego procesu pozwala nie tylko zwiększyć wydajność godzinową, ale również zapewnia stabilną i powtarzalną pracę kolumny w dłuższej perspektywie.
Bufor stabilizująco-wzmacniający – rewolucja w końcowej fazie
Końcowa faza rektyfikacji jest najbardziej wymagającym etapem całego procesu. To właśnie wtedy w kotle znacząco spada zawartość alkoholu, a kolumna staje się bardziej wrażliwa na skoki temperatury. W klasycznych układach prowadzi to do stopniowego spadku wydajności oraz konieczności częstych korekt parametrów pracy.
Zastosowanie bufora stabilizująco-wzmacniającego pozwala ograniczyć te zjawiska poprzez wyrównanie warunków pracy kolumny w końcowej fazie destylacji. Element ten pełni funkcję dodatkowej objętości buforowej pomiędzy kotłem a kolumną, stabilizując przepływ par oraz wygładzając zmiany wynikające ze spadku mocy wsadu.
Wydajność jako system, nie jeden parametr
Jeden wniosek z tego wszystkiego jest taki: wydajność destylatora to wypadkowa dziesiątek małych decyzji, a nie jeden parametr do przestawienia. Typ destylatora, średnica kolumny, rodzaj wypełnienia, moc grzałki, wydajność chłodnicy, stopień refluxu, izolacja kotła i wiele innych drobnych niuansów o których można by napisać ma mniejszy bądź większy wpływ na pracę całego układu.
Destylator, który działa jako całość, da Ci więcej dobrego destylatu niż najdroższa głowica zamontowana w niespójną resztę aparatury. Spójna aparatura i świadome ustawienia – to jedyna droga do powtarzalnych, wysokiej jakości wyników.
