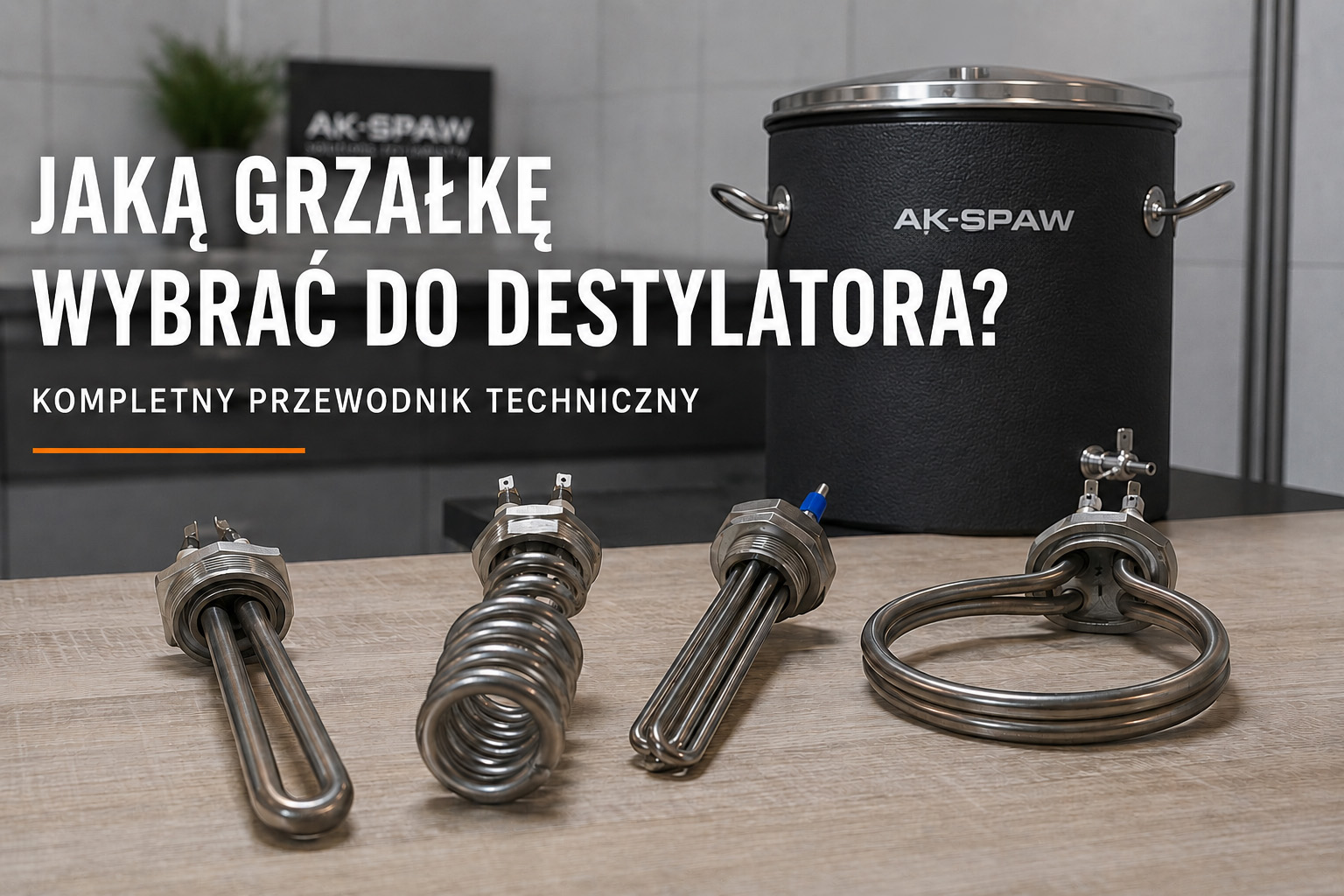

Jaką grzałkę wybrać do destylatora? Kompletny przewodnik techniczny
Do destylatora najlepiej dobrać elektryczną grzałkę rurkową, montowaną na gwincie 5/4″, o mocy dopasowanej do pojemności kociołka – czas rozgrzewania wsadu powinien trwać nie dłużej niż 1,5-2 godziny, aby proces zbytnio się nie wydłużał a sama praca była komfortowa. Dla typowego kega 50 l daje to moc startową 3,5–4,5 kW. Najwygodniejszym rozwiązaniem do nastawów cukrowych są grzałki zespolone (wielopunktowe), pozwalające regulować moc przez włączanie i wyłączanie sekcji, a do nastawów owocowych i zbożowych – grzałki ULWD o obniżonej gęstości mocy, które nie przypalają. Standardem zasilania jest 230V; przy mocy powyżej około 3,6 kW stosuje się dwie niezależne fazy 230V.
Poniższy przewodnik wyjaśnia, jak dobrać moc grzałki do kociołka i kolumny, jak obliczyć czas rozgrzewania oraz dlaczego technologia wykonania elementu grzejnego decyduje o smaku produktu końcowego. Współczesne domowe gorzelnictwo (w tym produkcja domowego bimbru) niemal całkowicie przeszło z ogrzewania gazowego na zasilanie elektryczne, które zapewnia precyzję, powtarzalność procesu i wyższy poziom bezpieczeństwa pracy z oparami etanolu.
1. Niezawodny standard: Grzałka kwasoodporna na gwincie 5/4″
Złotym standardem i najpopularniejszym wyborem w nowoczesnych destylatorach są rurkowe grzałki kwasoodporne, montowane za pomocą solidnego gwintu 5/4 cala. Element ten wkręca się w specjalną mufę, która jest fabrycznie wspawana w dolną część np. kega. Całość uszczelnia się dedykowaną, odporną na wysokie temperatury uszczelką silikonową, co gwarantuje pełną szczelność i bezpieczeństwo.
Dlaczego mufa 5/4″ to lepszy wybór niż grzałki pralkowe?
Wybierając sposób ogrzewania, warto zwrócić uwagę na kwestie czysto konstrukcyjne i montażowe. Standardowe rozwiązanie oparte na gwincie 5/4 cala pozwala na zastosowanie grzałki zespolonej (wielopunktowej). Oznacza to, że w jednym otworze, w jednej mufie, zyskujemy aż do trzech niezależnych elementów grzejnych ulokowanych tuż przy samym dnie kega.
Na rynku można jednak spotkać konstrukcje bazujące na budżetowych grzałkach od pralek automatycznych. Taki montaż niesie ze sobą poważne ograniczenia technologiczne:
- Jeden otwór to tylko jedna grzałka: W przypadku modeli pralkowych nie ma możliwości upakowania kilku sekcji w jednej głowicy. Chcąc uzyskać większą moc i elastyczność (np. z trzech grzałek), trzeba wyciąć w kegu aż trzy osobne otwory.
- Kumulacja wysokości i problem z puszkami: Ze względu na budowę kociołka, grzałki pralkowe montuje się zazwyczaj pionowo, jedna nad drugą. Gdy doliczymy do każdej z nich osobną, bezpieczną obudowę na przyłącza elektryczne, okazuje się, że cały zestaw zajmuje ogromną przestrzeń. W efekcie najwyższa, trzecia grzałka ląduje często w połowie wysokości kociołka.
- Ryzyko spalenia przy małym wsadzie: Jeśli zechcesz przedestylować mniejszą ilość płynu, najwyższa grzałka znajdzie się ponad lustrem cieczy. W efekcie nie będziesz mógł rozgrzewać kotła pełną mocą startową – uruchomienie odsłoniętego elementu grzejnego doprowadziłoby do jego przepalenia i zniszczenia.
W standardzie 5/4″ wszystkie sekcje grzejne skupione są w jednym punkcie na samym dnie. Dzięki temu, niezależnie od tego, czy zalewasz keg do pełna, czy pracujesz na minimalnym wsadzie, elementy grzejne są bezpiecznie i całkowicie zanurzone, co pozwala na bezproblemową pracę z maksymalną mocą od samego początku.
Grzałki zespolone – maksimum kontroli bez elektroniki Najwygodniejszym wariantem w standardzie 5/4″ są grzałki zespolone (wielosekcyjne). Najczęściej są to układy podwójne (np. 2 × 2000 W) lub potrójne (np. 2000 W + 1500 W + 1000 W) zamknięte w jednej, zwartej obudowie, ale wyposażone w niezależne kable zasilające.
Taka budowa to genialne w swojej prostocie rozwiązanie, które daje dużą elastyczność bez konieczności kupowania drogich regulatorów. Zasada działania jest prosta: na czas rozgrzewania wsadu podłączasz do prądu wszystkie sekcje, co gwarantuje maksymalną moc i oszczędza Twój czas. Gdy sprzęt osiągnie temperaturę roboczą i zacznie się właściwy proces destylacji, po prostu odłączasz zbędne moduły z gniazdek, pozostawiając tylko tę sekcję (lub sekcje), która idealnie podtrzyma stabilną pracę kolumny.
2. Jak optymalnie dobrać grzałkę do zbiornika i kolumny?
Moc grzałki dobiera się jako kompromis między pojemnością kotła (czasem rozgrzewania) a parametrami geometrycznymi kolumny (maksymalną mocą, jaką kolumna przyjmie bez zakłócenia procesu). Zbyt mała moc wydłuża pracę, a zbyt duża prowadzi do zalania kolumny i uniemożliwia prawidłowy rozdział frakcji. W praktyce uwzględnia się dwie niezależne zależności:
- Zależność od pojemności: przyjmuje się uproszczone zapotrzebowanie na poziomie około 1 kW mocy na każde 12–18 litrów pojemności roboczej cieczy, aby osiągnąć rozsądny czas doprowadzenia do wrzenia. Dla klasycznego kega o pojemności 50 litrów optymalny zakres mocy startowej wynosi od 3,5 kW do 4,5 kW.
- Korelacja ze średnicą kolumny: każda kolumna (w zależności od wypełnienia – zmywaki, sprężynki pryzmatyczne) ma ściśle określoną przepustowość par. Przekroczenie granicznej mocy roboczej sprawia, że powracająca flegma (reflux) zostaje zablokowana przez napierające z dołu pary, co dławi i zalewa kolumnę.
3. Matematyka destylacji – jak obliczyć czas rozgrzewania?
Czas potrzebny na doprowadzenie nastawu do wrzenia wyznacza się ze wzoru na ciepło właściwe. Przyjmując, że większość nastawów ma właściwości termiczne zbliżone do wody — ciepło właściwe cw ≈ 4184 J/(kg·K) — wzór przyjmuje postać:
t = (m · cw · ΔT) / (P · η)
gdzie: t – czas w sekundach, m – masa cieczy (kg), ΔT – różnica temperatur między stanem początkowym a wrzeniem (K lub °C), P – moc grzałki (W), a η – sprawność układu ( przyjmujemy 1 dla grzałki ).
Przykład obliczeniowy dla wsadu 45 litrów: dla rozgrzewania 45 kg nastawu od temperatury pokojowej 20 °C do 90 °C (ΔT = 70 °C) grzałką o łącznej mocy 4000 W przy sprawności 100% (η = 1):
t = (45 · 4184 · 70) / (4000 · 1) = 13 179 600 / 4000 ≈ 3295 s ≈ 55 minut.
Wzór podaje czas minimalny przy niezmiennej mocy; rzeczywiste rozgrzewanie wydłużają straty postojowe i niższa sprawność słabo zaizolowanych beczek.
Aby szybko obliczyć bez podstawiania pod wzór polecamy skorzystanie z naszego kalkulatora rozgrzewania wsadu:
4. Obliczanie mocy roboczej kolumny
Faza pracy właściwej (rektyfikacji) wymaga drastycznego obniżenia mocy względem fazy rozgrzewania, a jej wartość zależy bezpośrednio od wewnętrznej średnicy rury kolumny. Poniższe wartości to typowe, uśrednione zakresy mocy roboczej dla najpopularniejszych średnic kolumn z wypełnieniem ze sprężynek pryzmatycznych:
| Średnica zewnętrzna rury | Średnica wewnętrzna (ok.) | Sugerowana moc robocza |
|---|---|---|
| Ø 51 mm | 48,6 mm | ~1500 W |
| Ø 60,3 mm | 57,3 mm | ~2000 W |
| Ø 63,5 mm | 60,5 mm | ~2500 W |
| Ø76,1 mm | 72,9 mm | ~3500W |
| Ø104 mm | 100 mm | ~7200W |
Aby samodzielnie obliczyć optymalną moc roboczą dla dowolnej średnicy kolumny, należy precyzyjnie wyznaczyć jej pole przekroju poprzecznego wyrażone w centymetrach kwadratowych. Przykładowo dla rury o średnicy zewnętrznej 63,5 mm i ściance 1,5 mm, musimy przejść przez kilka prostych kroków matematycznych. W pierwszej kolejności należy ustalić dokładną średnicę wewnętrzną, co robimy odejmując od średnicy zewnętrznej podwójną grubość ścianki, co w tym przypadku daje nam wynik 60,5 mm. Zgodnie z wcześniejszymi założeniami zamieniamy ten wymiar na centymetry, uzyskując średnicę wewnętrzną równą 6,05 cm. Następnie obliczamy promień tej rury dzieląc średnicę na pół, co daje nam wartość 3,025 cm. Kolejnym krokiem jest wyliczenie pola przekroju poprzecznego rury ze wzoru na pole koła, polegającego na pomnożeniu przybliżonej wartości liczby pi, czyli 3,14, przez promień podniesiony do kwadratu. Podstawiając nasze dane, mnożymy 3,14 przez kwadrat liczby 3,025, co po wyliczeniu daje nam pole powierzchni wynoszące dokładnie 28,73 cm2. Mając już gotowe pole przekroju poprzecznego, możemy ostatecznie wyznaczyć zakres optymalnej mocy roboczej dla kolumny wypełnionej nierdzewnymi sprężynkami pryzmatycznymi. W tym celu mnożymy uzyskaną powierzchnię przez maksymalne obciążenie cieplne dla danego wypełnienia, w przypadku sprężynek TRIGRA 3,8mm przyjmujemy 100W/cm2. Otrzymujemy wynik 2873W, to wartość przy której na wypełnieniu mogą pojawiać się mikro zalania. Dla bezpieczeństwa ustawiamy moc roboczą około 15% niżej, w tym przypadku otrzymujemy wynik 2442W. Aby nie korzystać z regulatora mocy spokojnie można wykorzystać grzałkę 2500W. Są to obliczenia czysto teoretyczne ponieważ w praktyce nawet stopień zbicia wypełnienia w kolumnie będzie wpływał na maksymalne obciążenie cieplne dla danego wypełnienia. Mocno zbite wypełnienie będzie miało mniejszą przepustowość.
5. Stabilność prądu, czyli wpływ napięcia w sieci na moc grzałki
Moc znamionowa podana na tabliczce grzałki (np. 2000 W) obowiązuje wyłącznie przy nominalnym napięciu zasilania. W Polsce napięcie znamionowe sieci niskiego napięcia wynosi 230 V / 50 Hz, a dopuszczalne odchylenia mieszczą się w przedziale ok. 207–253 V, przy czym pod obciążeniem (zwłaszcza w pobliżu instalacji fotowoltaicznych) napięcie realnie się waha.
Ponieważ opór elektryczny grzałki R pozostaje bez zmian, zależność mocy P od napięcia U opisuje równanie kwadratowe:
P = U² / R
Jeśli pod obciążeniem napięcie spadnie do 210 V, grzałka o mocy nominalnej 2000 W wygeneruje realnie: 2000 · (210/230)² ≈ 1667 W. To strata blisko 17% mocy, która znacząco wpływa na stabilność pracy kolumny rektyfikacyjnej.
Dzięki naszemu kalkulatorowi łatwo obliczysz z jaką mocą pracuje Twoja grzałka znając obecne napięcie w sieci:
6. Zasilanie: grzałki 230 V czy 400 V (siła)?
Wybór między zasilaniem 230 V a 400 V zależy od wymaganej mocy całkowitej oraz wydolności domowej instalacji. Standardowe gniazdko jednofazowe zabezpieczone bezpiecznikiem B16 pozwala na ciągły pobór mocy około 3500 W, dlatego grzałka jednofazowa podłączana przez wtyczkę 230 V nie powinna przekraczać tej wartości – podłączenie grzałki 4 kW pod jedną linię spowoduje zadziałanie zabezpieczeń.
Jeżeli kocioł wymaga mocy rzędu 4 kW lub większej, najlepszym rozwiązaniem jest rozbicie zasilania na dwie niezależne fazy 230 V (z osobnych obwodów). Zasilanie trójfazowe z kolei świetnie równoważy obciążenie sieci domowej i pozwala na stabilną pracę z dużymi pojemnościami rzędu 500 litrów i większymi. Należy pamiętać, że pełnoprawne grzałki 400 V są stosowane przeważnie do destylatorów o bardzo dużej mocy roboczej sięgającej na przykład 36 kW. W standardowych domowych sprzętach zazwyczaj stosuje się i poleca grzałki na 230 V. Czasami jednak ktoś decyduje się na instalację grzałki 400 V w swoim zestawie, traktując ją wyłącznie jako potężny moduł wspomagający, który ma za zadanie jedynie błyskawicznie podgrzewać wsad.
7. Kiedy potrzebny jest regulator mocy grzałki?
Zastosowanie regulatora mocy nie jest bezwzględnie konieczne do przeprowadzenia procesu rektyfikacji, o ile moc zastosowanej grzałki elektrycznej została precyzyjnie dobrana do parametrów posiadanej kolumny ze nierdzewnej. Warto jednak rozważyć jego instalację w sytuacjach, gdy napięcie w sieci elektrycznej ulega zauważalnym wahaniom, na przykład w wyniku działania przydomowej instalacji fotowoltaicznej. W takich przypadkach urządzenie to pozwala na skorygowanie warunków pracy całego sprzętu. Z drugiej strony, regulator mocy okazuje się wręcz niezbędnym elementem wyposażenia podczas pracy metodą destylacji prostej, czyli w układach typu pot-still, gdzie precyzyjne sterowanie intensywnością grzania odgrywa kluczową rolę. Należy również stanowczo podkreślić, że w tego typu urządzeniach w ogóle nie stosujemy termostatów. Odpowiedni regulator daje po prostu możliwość płynnego sterowania samą mocą dostarczaną do układu, co ułatwia prowadzenie procesu i właściwy rozdział poszczególnych frakcji.
8. Żywotność grzałek: zwykła mufa vs grzałki ULWD
O żywotności grzałki do destylatora a także smaku destylatu decyduje gęstość powierzchniowa mocy elementu grzejnego, wyrażana w W/cm². Klasyczne, grzałki w mufie mają małą powierzchnię emisyjną, więc z jednego centymetra kwadratowego rurki uwalnia się bardzo dużo ciepła. Warto jednak pamiętać, że chociaż wyższa gęstość mocy teoretycznie przekłada się na krótszą żywotność elementu, w praktyce takie grzałki potrafią pracować całkowicie bezawaryjnie przez wiele lat.
Przy czystych nastawach cukrowych wysoka gęstość mocy skraca jedynie żywotność samej grzałki. Sytuacja zmienia się przy alkoholach smakowych – zacierach zbożowych, czy nastawach owocowych bogatych w nieodfiltrowane cząstki. Standardowa grzałka natychmiast przypala te cząstki na swojej powierzchni, co bezpowrotnie psuje smak destylatu.
Rozwiązaniem są grzałki ULWD (Ultra Low Watt Density). Mają one znacznie większą długość fizyczną pętli grzejnej, dzięki czemu gęstość mocy spada poniżej 2 W/cm². Ciepło rozchodzi się równomiernie na dużej powierzchni, eliminując ryzyko przypalenia nawet gęstszych płynów.
Rekomendacja dla alkoholi smakowych
Do produkcji domowej whisky, calvadosu czy tradycyjnej śliwowicy zaleca się zestaw z elementem grzejnym w technologii ULWD oraz z regulatorem mocy. Taka konfiguracja chroni drogi surowiec przed przypaleniem i zapewnia czysty profil smakowy destylatu, w odróżnieniu od zwykłych grzałek o wysokiej gęstości mocy.
Przykładowy zestaw z zastosowaniem zbiornika wyposażonego w grzałkę ULWD:
Destylator do smakówek wyposażony w grzałkę ULWD
Najczęstsze pytania (FAQ)
Jaką grzałkę wybrać do destylatora 50 litrów (kega)?
Do kega 50 litrów dobiera się elektryczną grzałkę zespoloną o mocy 3,5-4,5 kW.
Grzałka 230 V czy 400 V – co wybrać?
W domowych sprzętach standardem są grzałki na 230 V. Pojedyncze gniazdko z bezpiecznikiem B16 obsłuży bezpiecznie pobór mocy do około 3680 W, dlatego przy zapotrzebowaniu na 4 kW lub więcej zasilanie należy rozbić na dwa niezależne obwody 230 V. Pełnoprawne grzałki 400 V stosuje się głównie w urządzeniach o bardzo dużej mocy (np. 36 kW) i przy kotłach od 500 litrów wzwyż, a w mniejszych zestawach używa się ich wyłącznie po to, by błyskawicznie przyspieszyć początkowe rozgrzewanie.
Co to jest grzałka ULWD?
ULWD (Ultra Low Watt Density) to grzałka o niskiej gęstości powierzchniowej mocy, poniżej 2 W/cm². Dzięki wydłużonej pętli grzejnej ciepło rozkłada się równomiernie i nie przypala gęstych nastawów, co jest kluczowe przy produkcji alkoholi smakowych.
Czy grzałka może dotykać dna zbiornika?
Nie. Element grzejny musi być zawieszony minimum 2–3 cm nad dnem.
Jak czyścić grzałki ze stali nierdzewnej?
Najlepsze efekty daje regularne moczenie w ciepłym roztworze kwasku cytrynowego, który doskonale usuwa osady z kamienia. Z kolei do skutecznego rozpuszczania uporczywych resztek organicznych oraz ogólnej dezynfekcji sprzętu warto zastosować gorący roztwór nadwęglanu sodu. W przypadku silnego przypalenia specjalnej grzałki typu ULWD istnieje również możliwość czyszczenia poprzez uruchomienie jej na sucho. Tego typu element grzejny rozgrzewa się bardzo wolno, przez co niezwykle trudno jest przekroczyć bezpieczną dla stali nierdzewnej temperaturę, wynoszącą w tym przypadku około 700 stopni Celsjusza. Po odpowiednim rozgrzaniu materiału przypalone cząstki po prostu same odpadną, pozwalając na łatwe i bezinwazyjne przywrócenie pełnej sprawności urządzenia.
Czy można uruchomić grzałkę „na sucho”?
Teoretycznie jest to możliwe, choć wymaga odpowiedniej wiedzy i ostrożności. Krótkotrwałe uruchomienie standardowej grzałki na kilka sekund poza cieczą nie spowoduje jej natychmiastowego zniszczenia, a w przypadku specjalnych elementów typu ULWD ten czas jest znacznie dłuższy ze względu na ich bardzo powolne nagrzewanie. Kluczowe jest po prostu to, aby nie przekroczyć maksymalnej temperatury bezpiecznej dla materiału elementu grzejnego. Należy jednak bezwzględnie pamiętać o unikaniu szoku termicznego – rozgrzanej grzałki pod żadnym pozorem nie wolno gwałtownie schładzać, na przykład poprzez zalanie jej zimną wodą, ponieważ doprowadzi to do jej trwałego uszkodzenia.
Źródła
Poniższe źródła potwierdzają kluczowe dane techniczne przywołane w artykule: wartość ciepła właściwego wody użytą w obliczeniach czasu rozgrzewania, różnicę w odporności korozyjnej stali kwasoodpornej oraz parametry napięcia sieci elektrycznej w Polsce.
- Ciepło właściwe wody (4184 J/(kg·K)) — Wikipedia: Specific heat capacity
- Napięcie znamionowe sieci w Polsce (230 V / 50 Hz; tolerancja wg norm PN-IEC 60038 / PN-EN 50160) — Wikipedia: Napięcie sieciowe
